Какие системы опалубки перекрытий применяют
Опалубка перекрытия — это временная конструкция, которая держит форму плиты, пока бетон не наберёт прочность, и одновременно защищает раствор от растекания и расслоения. Систему подбирают исходя из высоты этажа, площади захватки и сроков стройки.
| Тип | Материал | Где применяют |
|---|---|---|
| Рамная | Стальные сварные рамы, домкраты, крестовые связи | Перекрытия высотой до 5–6 м, массовая застройка |
| Телескопические стойки | Раздвижные трубы, унивилки, балки, фанера | Перекрытия без монолитных балок, высота 2,2–4,9 м |
| Объёмная рама | Усиленные стойки и ригели, лестничные пролёты | Мосты, эстакады, высота до 20 м |
| Деревянная | Брус, доска, фанерные щиты | Частное строительство, небольшие захватки |
Комплекты под каждую из этих схем — стойки, унивилки, домкраты, балки БДК и ламинированную фанеру — можно посмотреть на странице опалубки перекрытий и в разделе комплектующих.

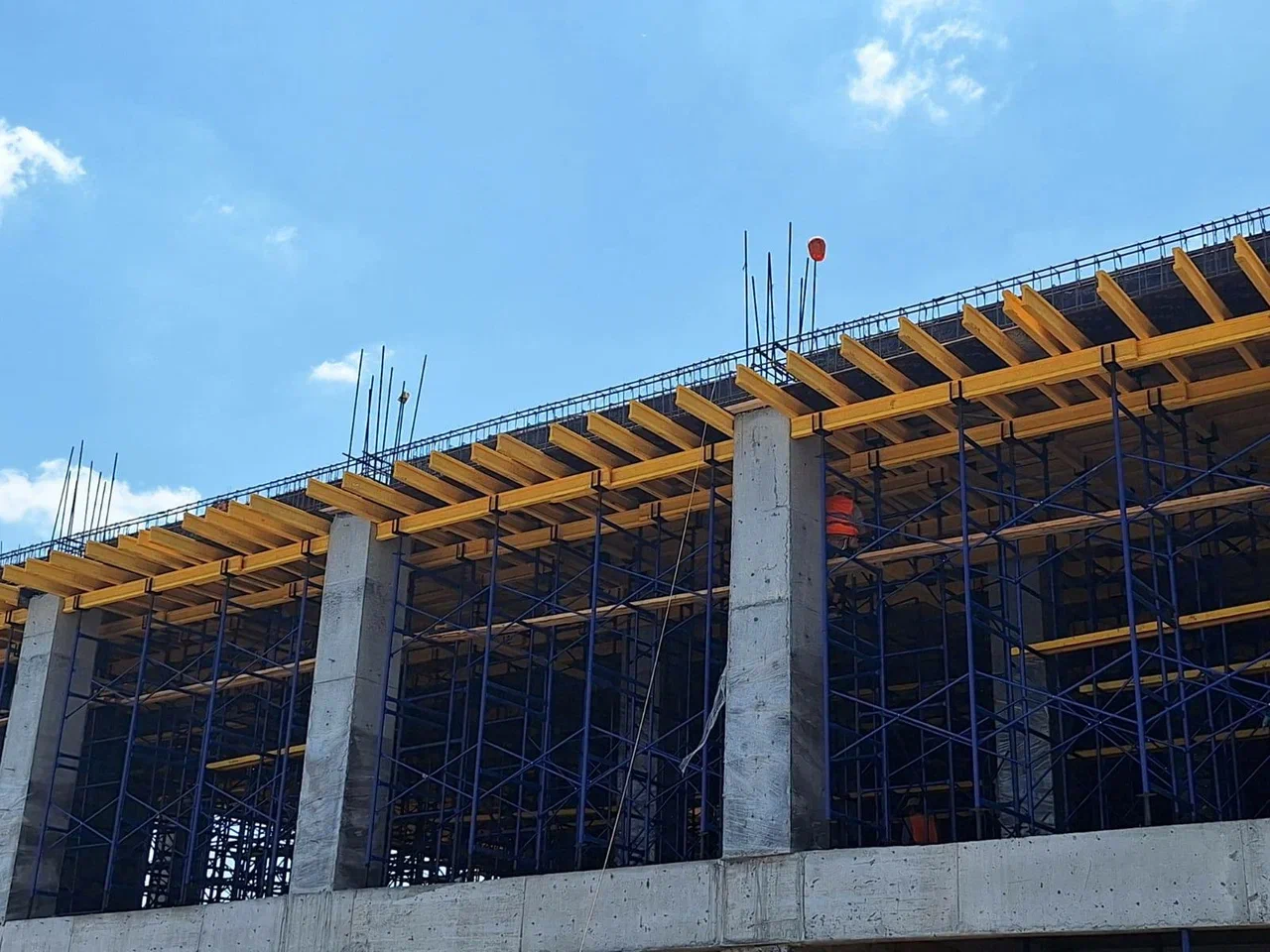

Рамная опалубка: устройство и монтаж

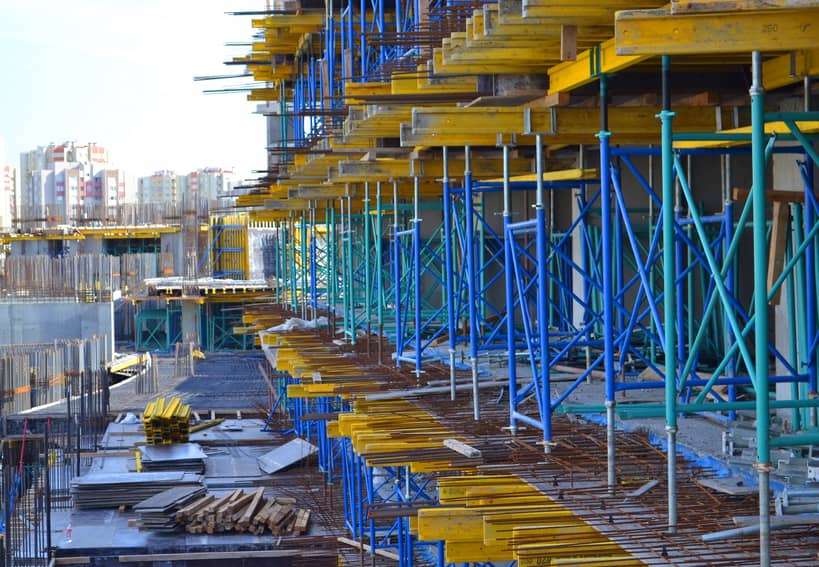

Рамная система — сварные прямоугольные секции из труб, которые ставят одна на другую до проектной высоты и соединяют вставками. Опоры устанавливают на нижние домкраты, для жёсткости связывают крестовинами, а горизонталь и вертикаль выверяют верхними домкратами перед монтажом унивилок. Требования к таким конструкциям закреплены в ГОСТ Р 52085-2003.
Монтаж ведут вручную, без грузоподъёмной техники. На неровных участках под опорные башмаки подкладывают деревянные подкладки — иначе нагрузка распределится неравномерно и опалубку может повести. Демонтируют систему в обратном порядке: сначала разбирают несущие балки опалубочного стола, затем верхние сегменты и унивилки, опорные пролёты — сверху вниз.
Плюсы рамной опалубки — скорость сборки и разборки, устойчивость и многократная оборачиваемость при аккуратной эксплуатации.
Опалубка на телескопических стойках

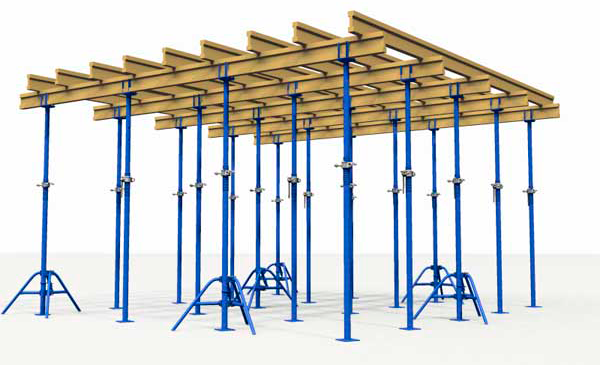

Система из выдвижных труб — самый простой способ собрать перекрытие без монолитных балок. Комплект состоит из нескольких элементов:
- Тренога — держит стартовую стойку, изготавливается из прочной стали, поскольку принимает основную нагрузку.
- Телескопическая стойка — в сложенном виде от 0,7 м, полный вылет до 5,5 м; чем больше вылет, тем меньше несущая способность.
- Унивилка — стальной оголовок, который удерживает балки и не даёт им сместиться при заливке.
- Балка — придаёт жёсткость щитам и не даёт им прогибаться под весом бетона.
- Фанера — формирует опалубочный стол; ламинированное покрытие снижает адгезию к бетону и даёт чистую поверхность плиты.
Треноги расставляют по площадке в шахматном порядке, стойки выдвигают на плановую высоту и юстируют, чтобы поверхность получилась ровной, затем монтируют унивилки и укладывают балки. Ярусы собирают аналогично, слой за слоем. Такую схему легко просчитать и собрать без подъёмной техники.
Объёмная рама — для крупных сооружений
Опалубка на объёмных стойках похожа на рамную систему, но рассчитана на нагрузки другого масштаба: применяется для мостов, эстакад и тоннелей, а не в частном строительстве. Конструкция включает лестничные пролёты для подъёма рабочих, что позволяет вести монтаж перекрытий на высоте до 20 м.
Особенности монтажа под монолитные балки
Если в перекрытии предусмотрены монолитные железобетонные балки, принимающие нагрузку всего здания, опалубку собирают в два этапа. Сначала заливают колонны, и только после этого монтируют конструкцию под перекрытие: балки фиксируют в пазах опалубочной формы колонны, затем на нужной высоте расставляют треноги и телескопические опоры по проектной схеме, монтируют боковые стенки и соединяют их между собой. После укладки армокаркаса устанавливают боковые щиты и проверяют всю конструкцию на устойчивость.
Без монолитных балок порядок тот же, но без сборки формирующих элементов под балку — это упрощает и ускоряет монтаж.
Если не уверены, сколько стоек, унивилок и балок понадобится на конкретную площадь перекрытия — на странице опалубки перекрытий есть калькулятор, который сразу считает нужное количество элементов.
Деревянная опалубка перекрытий
Деревянную схему чаще применяют в частном строительстве при небольшой высоте потолков. Комплект состоит из фанерных щитов (держат бетон), брусовых стоек большого сечения, распределительных балок и раскосов, которые снимают давление между балками. Вместо фанеры иногда используют другие влагостойкие листы, а под деревянные стойки подкладывают подложки для ровной поверхности.
До монтажа обязательно делают расчёт расстояния между стойками и нагрузки — ошибка на этом этапе оборачивается перерасходом материала или деформацией плиты. Площадку очищают от мусора, по периметру будущей конструкции закрепляют бруски и доски, формируя жёсткую раму, а доски выставляют параллельно и строго по схеме проекта.
Обработка и хранение опалубки после демонтажа
После установки конструкции стоит уделить внимание герметизации стыков — это снижает риск протечек бетонной смеси за пределы формы. В холодное время года дополнительно используют теплоизоляцию, чтобы бетон не терял прочность из-за резкого остывания.
После распалубки все элементы очищают от остатков цемента и осматривают на повреждения — от этого напрямую зависит заявленная оборачиваемость системы. Металлические элементы хранят в сухом помещении и обрабатывают защитными пропитками от коррозии, деревянные — от гниения.
Частые ошибки при монтаже
- Монтаж без расчёта нагрузки — стойки ставят «на глаз», без учёта шага и вылета трубы, из-за чего конструкция не выдерживает вес бетона.
- Пропуск проверки геометрии — отклонения по вертикали и горизонтали, не устранённые до заливки, потом видны на готовой плите.
- Раннее снятие опалубки — демонтаж до набора бетоном проектной прочности приводит к прогибам и трещинам.
- Использование повреждённых элементов — щиты и балки без осмотра после предыдущего цикла снижают надёжность всей конструкции.
Заключение
Монтаж опалубки перекрытия требует точного расчёта и соблюдения схемы на каждом этапе — от выбора системы под конкретную высоту и нагрузку до контроля геометрии перед заливкой. Любой люфт или неучтённая нагрузка оборачиваются дефектами плиты и дополнительными затратами. Если нужна помощь с подбором комплекта под объект — инженеры «Опалубка Маркет» посчитают количество элементов и стоимость поставки.
